閥門型號編制方法
本標準適用于工業管道的閘閥、截止閥、球閥、蝶閥、隔膜閥、止回閥、安全閥、減壓閥、疏水閥、旋塞閥、柱塞閥。

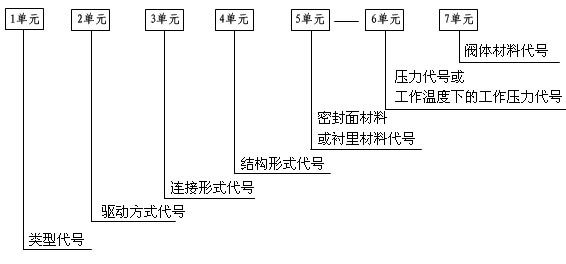

1．閥門的型號編制方法如下：
2．類型代號用漢語拼音字母表示：
|
表1 |
|||||||||||||||||||||||||||||||||||||||
| 類型 | 代號 | 類型 | 代號 | ||||||||||||||||||||||||||||||||||||
| 閘閥 | Z | 旋塞閥 | X | ||||||||||||||||||||||||||||||||||||
| 截止閥 | J | 止回閥和底閥 | H | ||||||||||||||||||||||||||||||||||||
| 節流閥 | L | 安全閥 | A | ||||||||||||||||||||||||||||||||||||
| 球閥 | Q | 減壓閥 | Y | ||||||||||||||||||||||||||||||||||||
| 蝶閥 | D | 疏水閥 | S | ||||||||||||||||||||||||||||||||||||
| 隔膜閥 | G | 柱塞閥 | U | ||||||||||||||||||||||||||||||||||||
|
注：低溫（低于零下40攝氏度）、保溫（帶加熱層）和帶波紋管的閥門在類型代號前分別加
3．傳動方式代號用阿拉伯數字表示，
|
|||||||||||||||||||||||||||||||||||||||
