產品說明：

    自動調節蝶閥是與電動單元組合儀表配套使用的管道執行閥。它接受控制系統-電動單元組合儀表發出的電信號，控制蝶閥的開度達到對介質流量、壓力、溫度等參數的自動調節控制。具有操作方便、工作可靠等特點。本閥配用的DKJ型行程電動執行器戶外型。防護等級1P56，具有較高防水性和防塵能力，可在戶外正常工作。本系列自動調節蝶閥廣泛應用于冶金、化工、電站等工業部門生產過程自動化控制系統。與本閥配套的電動單元組合儀表分為DDZ-Ⅱ型和DDZ-Ⅲ型兩種。連接法蘭尺寸符合GB2555-81標準。我廠除生產各種規格的自動調節閥外還生產由多臺自動調節閥組成的調壓閥組。

主要性能和規范：

主要零件材料：

選用須知：

1.自動調節蝶閥有電開式、電關式兩種。電開式：無信號電流時，閥門處于關閉位置。隨著信號電流增大，蝶板從關閉位置逐漸轉為全開。電關式：無信號電流時。閥門處于全開位置。隨著信號電流增大，蝶板從全開位置逐漸轉為關閉。訂貨時請注意，客戶無特殊要求時，均以電開式供貨。使用前用戶要按DKJ執行器說明書精細調整。

2.請注明輸入信號電流：即DDZ-Ⅱ型或DDZ-Ⅲ型。用于DDZ-Ⅱ型執行器輸入電信號0-10mA（DC）。用于DDZ-Ⅲ型執行器輸入電流4-20mA（DC）。

3.安裝形式：即安裝于垂直管道或水平管道。

4.為方便用戶可為代購伺服放大器，操作器。

結構特點：

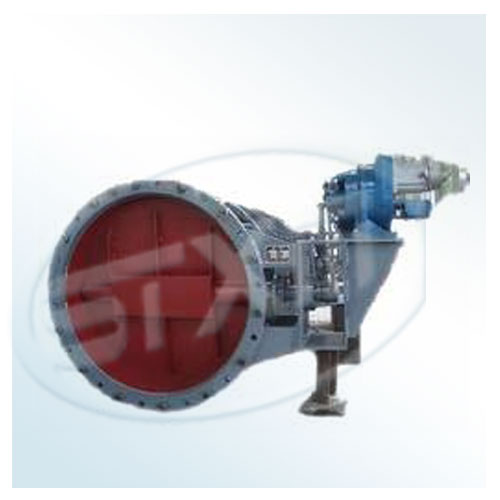

   ZAJW-1型自動調節蝶閥由直板式調節蝶閥，DKJ型角行程電動執行器組成。電動執行器安裝在蝶閥一側，用連桿帶動蝶板實現調節。本閥可以用儀表自動控制，也可用電動操作器遠距手控，還可在現場用電動執行器上的手輪進行手動操作。

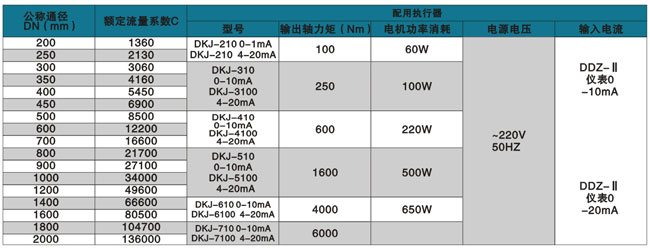

ZAJW-1型自動調節蝶閥主要參數：
