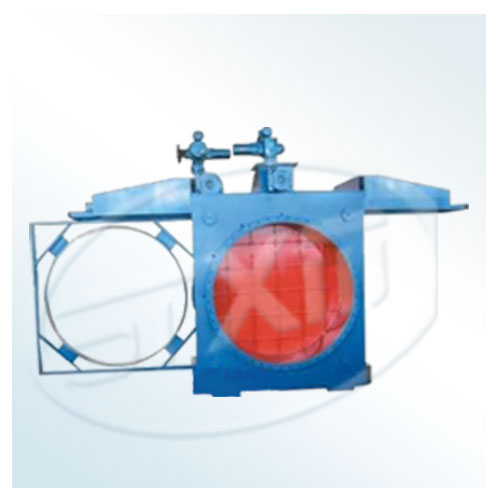

一、KF241X/H-0.5/1.0/1.5/2.5敞開插板閥產品工作原理和用途：

  本閥在設計上吸收了國外插板閥浮動閥板的特點；壓緊傳動機構采用齒圈,齒輪梯形螺紋絲桿付同步雙向壓緊。左右梯形螺紋絲桿同步壓緊的優點是：起動力矩小,螺紋副自鎖性好,閥門密封可靠。閥板移動采用銷齒傳動機構,不易積灰,滿足了粉塵多,潤滑條件差,工作環境惡劣的場合使用。

二、產品結構特點：
    1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
    2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
    3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
    4、密封圈裝在閥板上，便于更換。
    5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
    6、夾緊機構采用閉環式多點夾緊，同步性好。
    7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
    8、設有氮氣吹掃孔，以便吹掃閥座和傳動部位積灰，開啟靈活。
    9、底部設有排水管接口，將閥箱內積水排出。
    10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。[1]

三、產品性能參數：

四、產品主要尺寸：
