四、說明:

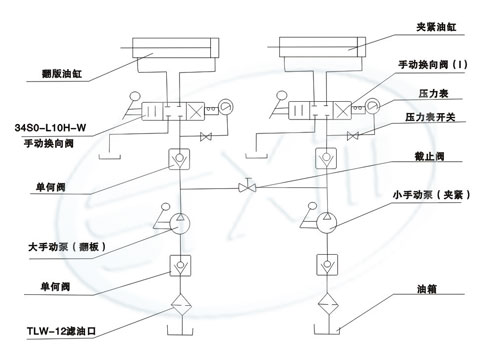

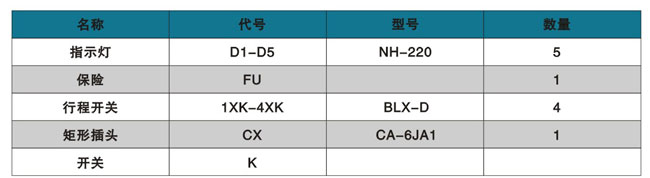

   本廠生產的YYZ·S-10型手動液壓站是與液動式扇形盲板閥配套使用的專用設備。由大手動泵、小手動泵和手動換向閥組成。大手動泵用來驅動翻轉油缸，小手動泵用來驅動夾緊油缸。通過手動換向閥實現動作轉換。利用閥體上設置的行程開關1XK、2XK、3XK、4XK和指示燈顯示各步動作到位情況。詳細步驟和操作方法見說明書。

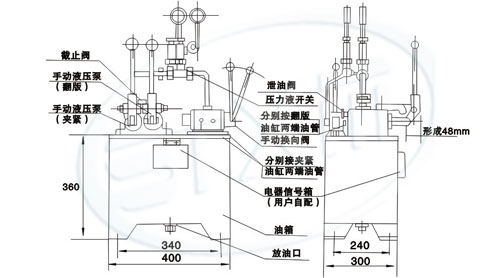

一、外形圖：

說明：

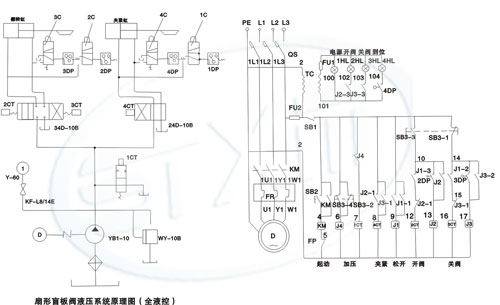

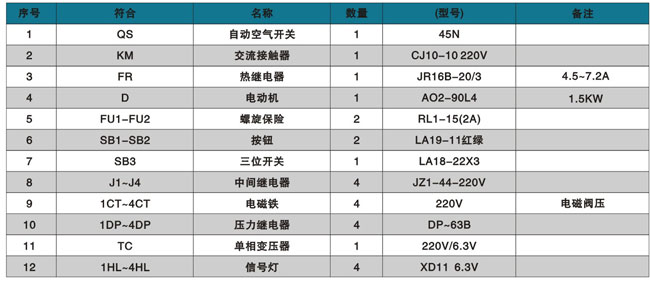

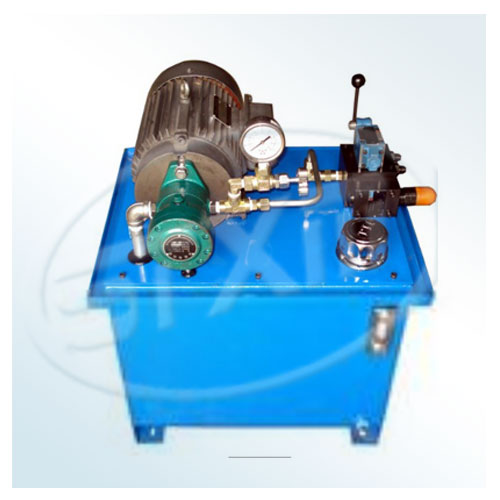

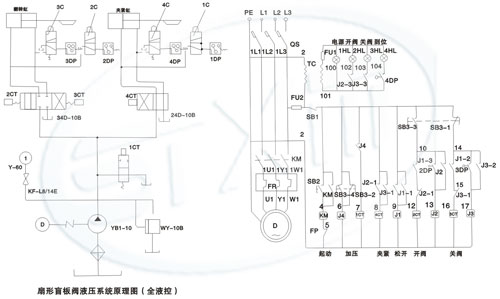

  YYZ·D-10型電動液壓站是與液動式扇形盲板閥配套使用的專用液壓站。液壓站的電器控制元件均安裝在液壓站配電箱內。液壓站電源3N-380V,50HZ.控制回路變壓器“BK”供給電壓220V。操作元件集中在液壓站面板上，行程開關1XK、2XK、3XK、4XK分別安裝在盲板閥上。液壓站具有手動、電動兩種功能。手動（手動操作按鈕）主要用于調試。電動（由電器控制自動完成分步動作）功能用于正常使用。本液壓站的工作原理和使用方法詳見說明書。
