結構特點：

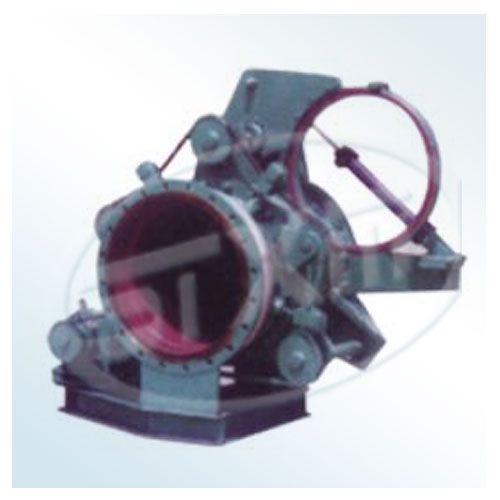

F3LT43CX-1.5，DN800-1400型鏈式扇形盲板閥是F43CX-1.5型的基礎上設置兩套由環鏈驅動的螺旋推桿。用手拉動環鏈，通過絲桿螺旋付及連桿裝置驅動閥體及閥板完成松開、夾緊動作和閥板翻轉動作。本閥可以在離管道一定距離的位置進行操作，高空管道可在地面操作，提高了安全性。本閥為長結構系列，閥體帶有伸縮器。安裝時請參照圖示確定安裝方向。

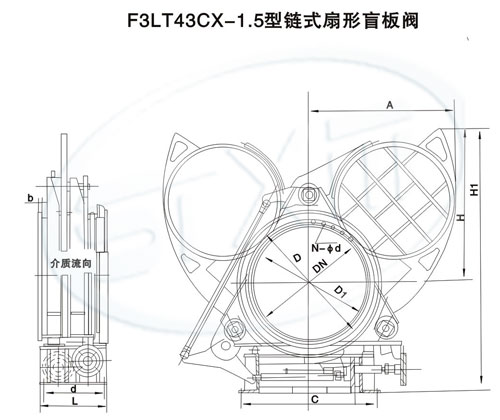

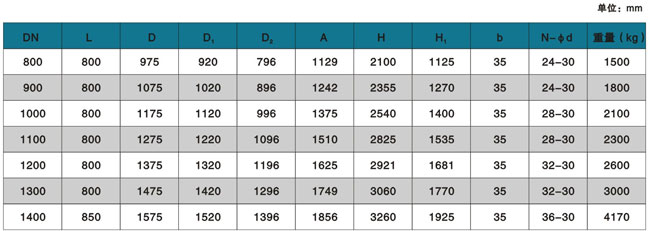

主要結構尺寸：
手動式扇形盲板閥安裝使用注意事項：

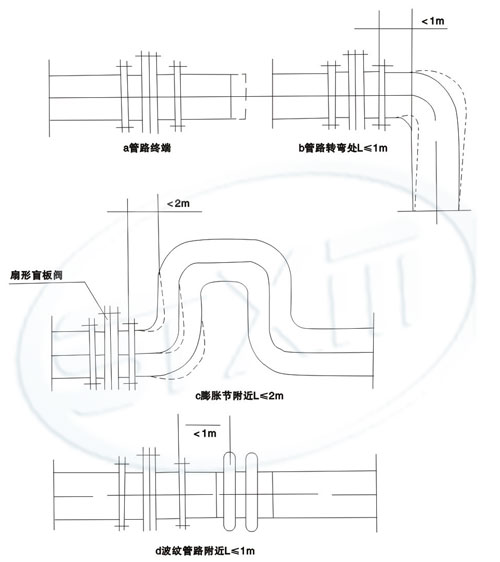

F43X-1.5、F43AX-1.5型扇形盲板閥在開啟時左、右閥體應用16~20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移。建議按下述形式安裝。其余型號的手動扇形盲板閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。
二、操作方法：
用專用扳手依次逆時針旋動三個連接螺桿，使閥體與閥板分離并有均衡，適量的間隙（16mm左右），確認后轉動閥板到工作位置。反向旋動連接軸套搬手，使閥板與閥體緊密接觸，氣體介質不外泄。
三、操作時務必注意：
A、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
B、操作時必須使用專用扳手、套筒扳手、梅花扳手或呆扳手。
C、左右閥體松開時，介質要外溢。為確保安全請采取關閉氣源、減壓、通風和其它能保證安全的措施。
