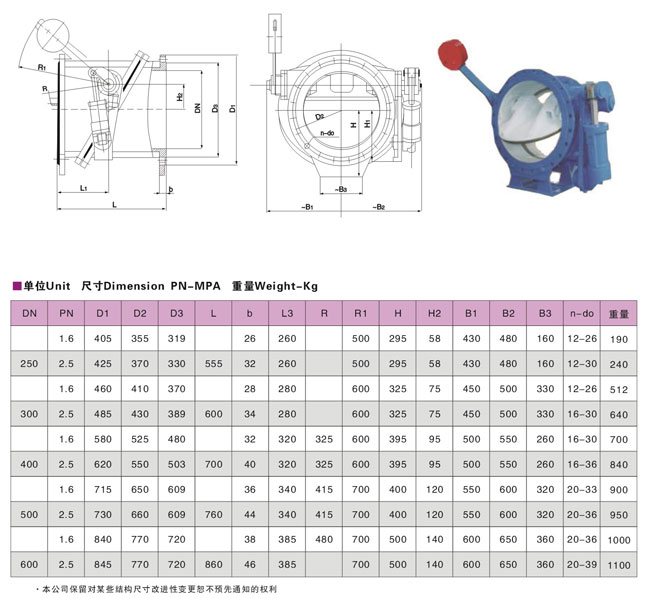

■ 規格·尺寸·重量  Specification·Dimension·Weight

PN1.6/2.5  DN250-DN600規格Specification

■關閥特性

·水泵正常或事故停泵時，本系列產品，分快、慢兩個階段自動關閥。快關階段：蝶板在相關力矩及倒流水作用下快速關閥約80%-85%（可調）角行程，截?cái)啻罅康沽魉ＢP(guān)階段：快關階段結束，由緩閉裝置油缸中預先設定的節流組件進行節流，開始慢關；節流組件為變節流結構，節流面積隨關閥過程蝶板角行程位置而變化，緩閉性能良好。

·節流組件為可調可換式，可根據不同工況需要進行調整或者更換。

·緩閉裝置油缸基本為立式設置，無漏油可能、性能可靠。

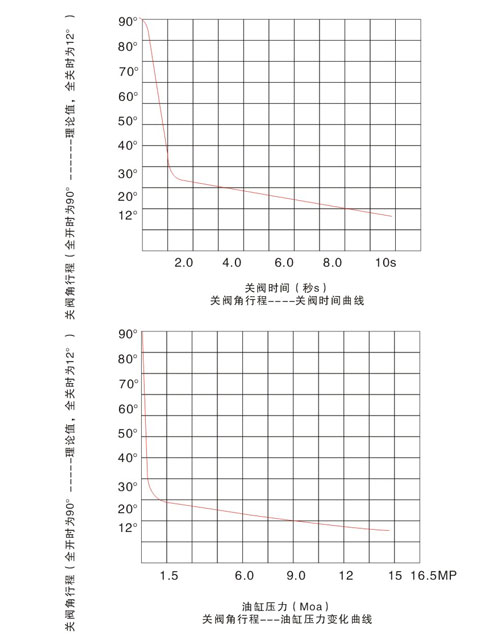

·本系列產品關閥特性，可參見下列有關關閥關系曲線示烈：

    上圖：關閥角行程---關閥時間曲線。

    下圖：在關閥過程中關閥角行程---緩閉裝置油缸壓力變化曲線。

        (本系列產品閥座為傾斜式，傾斜角度為12度，因此全關位置為12度)

■結構及用途

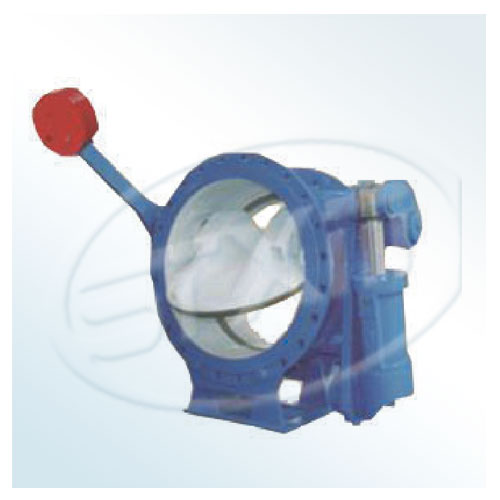

本產品為閥座傾斜式、碟版雙偏置、金屬硬密封副、過流元件帶倒流體、設有油壓緩閉裝置的新型防水錘產品。它是管系水泵正常或事故停泵時，防止水體倒流及破壞性水錘發生的重要設備.
